ROOF DRAIN


ชุดระบายน้ำหลังคา

  • มีรูปแบบหัวโดม, หน้าเรียบ และแบบกรวยให้เลือกใช้ตามความเหมาะสมและความต้องการของลูกค้า
  • วัสดุตัว roof drain มีรุ่นให้เลือกทั้งแบบเหล็กหล่อ และทองเหลืองแท้
  • รูปแบบหัวโดม มีพื้นที่ของหัวโดมมาก มีช่องระบายน้ำจำนวนมาก ทำให้สามารถระบายน้ำได้ทันกับปริมาณน้ำฝนที่ตกลงมา

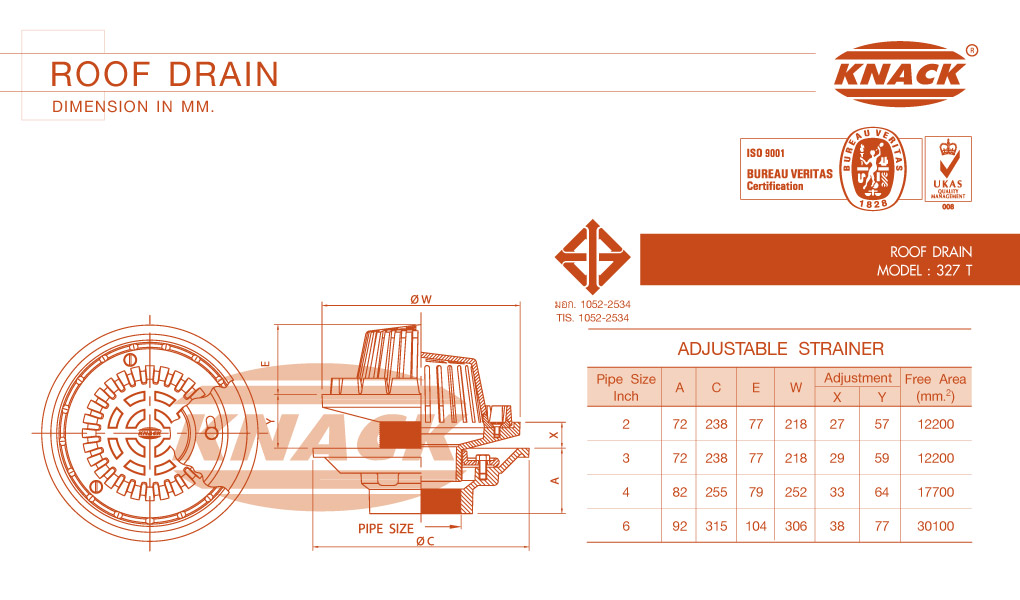

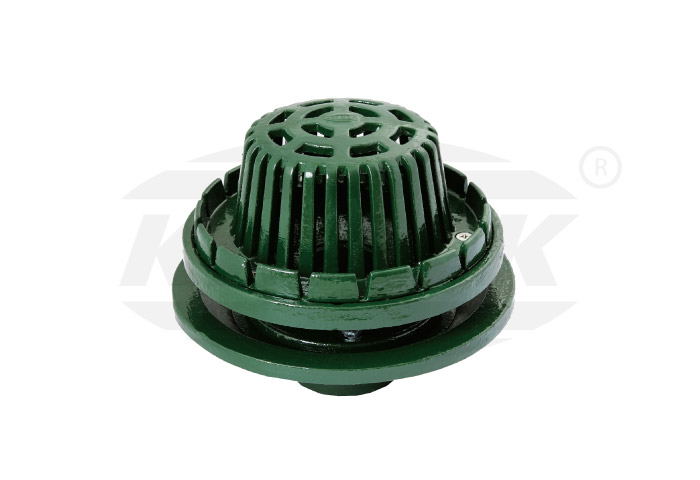

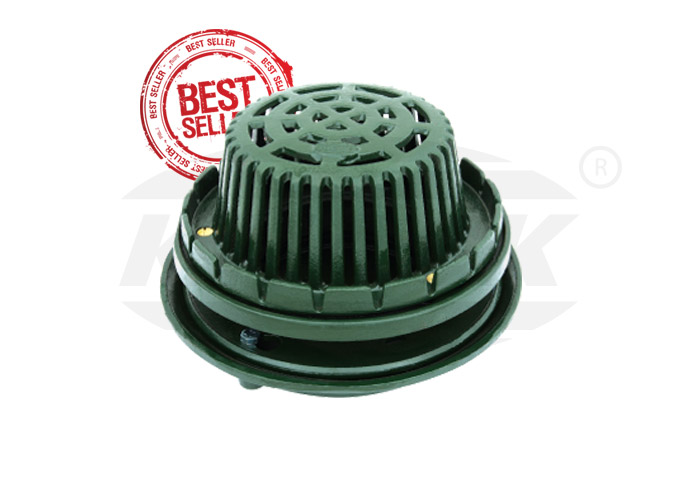

Roof Drain Model 327 T มอก.

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ปรับระดับด้วยเกลียว
  • ฐานเหล็กหล่อมีปีกและจานกันซึม
  • ได้รับมาตรฐาน มอก. 1052-2534
  • สำหรับท่อขนาด 2”, 3”, 4”, 6”
Download Drawing
Floor Drian 221 (Standard)

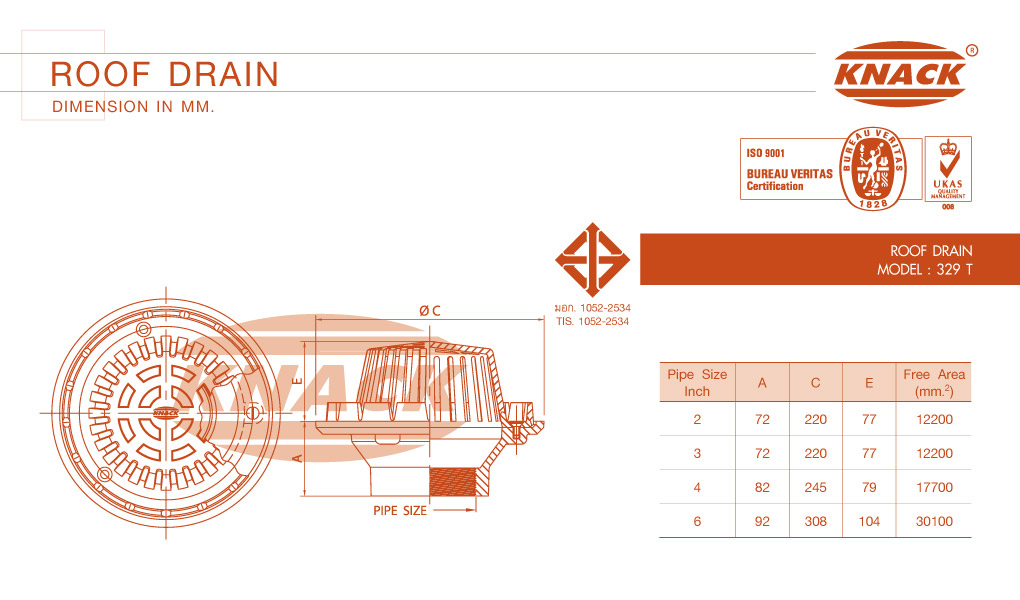

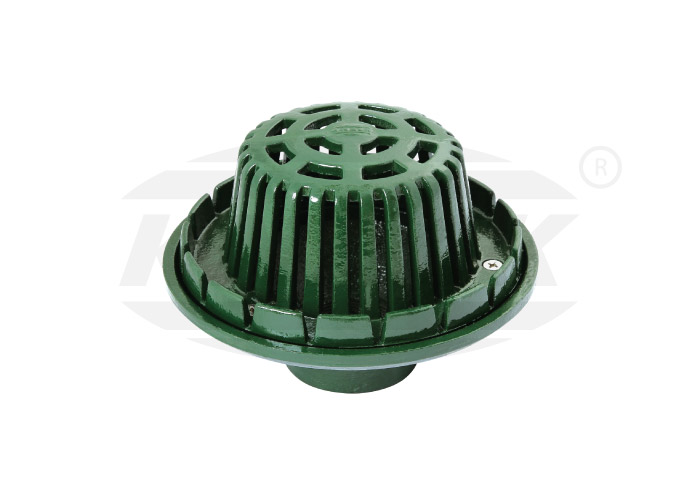

Roof Drain Model 329 T มอก.

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ฐานเหล็กหล่อ
  • ได้รับมาตรฐาน มอก. 1052-2534
  • สำหรับท่อขนาด 2”, 3”, 4”, 6

Download Drawing

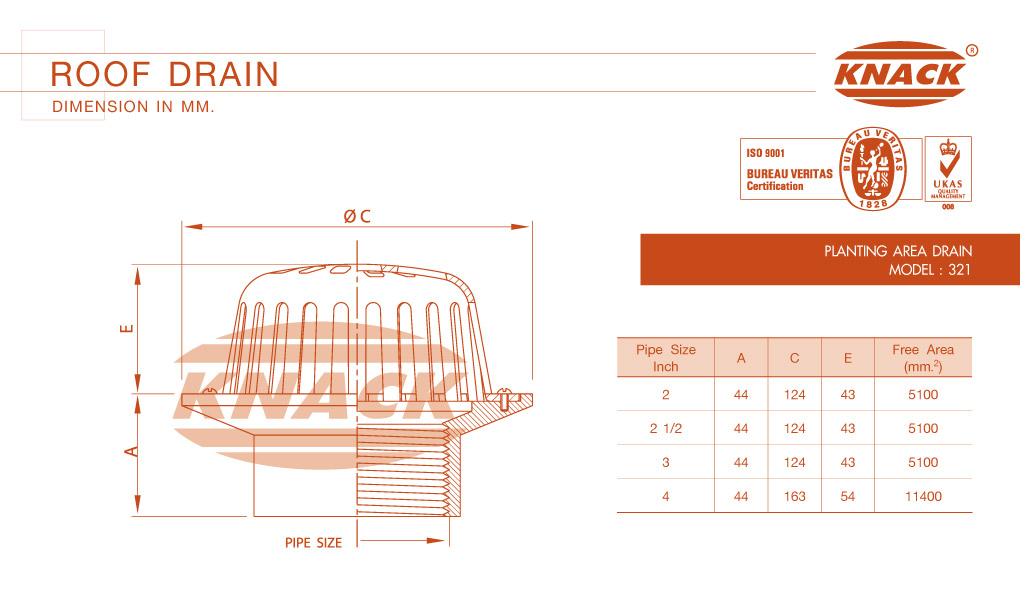

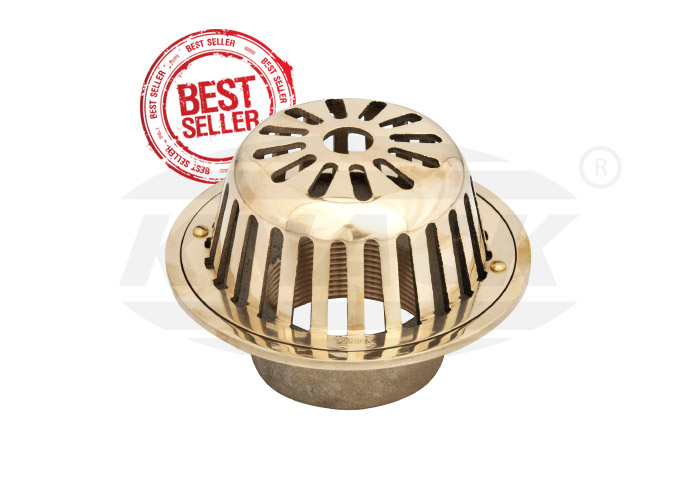

Planting Area Drain Model 321

ชุดระบายน้ำหลังคาและระเบียง

  • หัวโดมทองเหลือง กันใบไม้และเศษขยะ 1 ชั้น
  • ฐานทองเหลือง
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”


Download Drawing

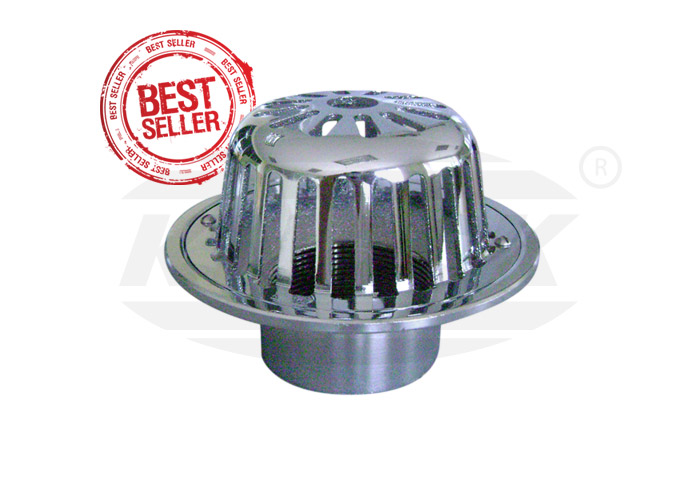

Planting Area Drain Model
321 ชุบ

ชุดระบายน้ำหลังคาและระเบียง

  • หัวโดมทองเหลืองเหลืองชุบโครเมียม
  • กันใบไม้และเศษขยะ 1 ชั้น
  • ฐานทองเหลืองชุบโครเมียม
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”
Download Drawing

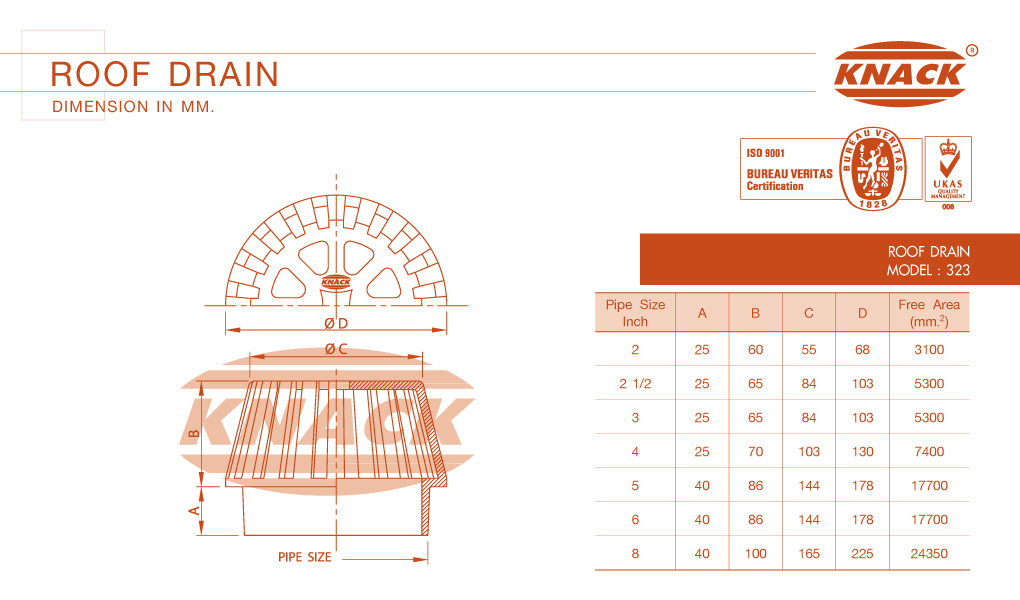

Roof Drain Model 323

ชุดระบายน้ำหลังคาแบบสวมท่อ

  • เหล็กหล่อแบบโดม กันใบไม้และเศษขยะ 1 ชั้น
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”, 5”, 6”, 8”



Download Drawing

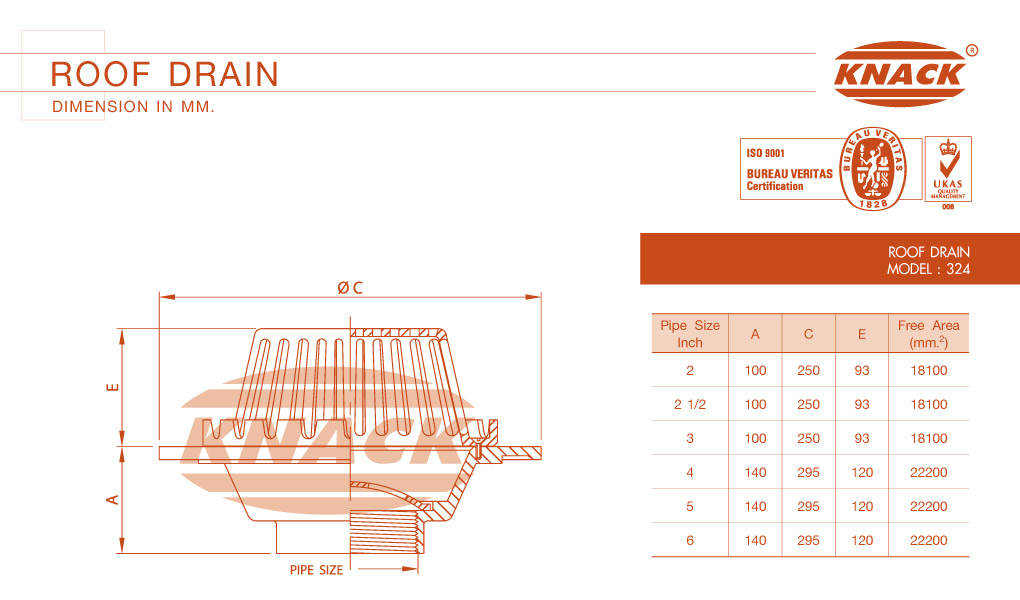

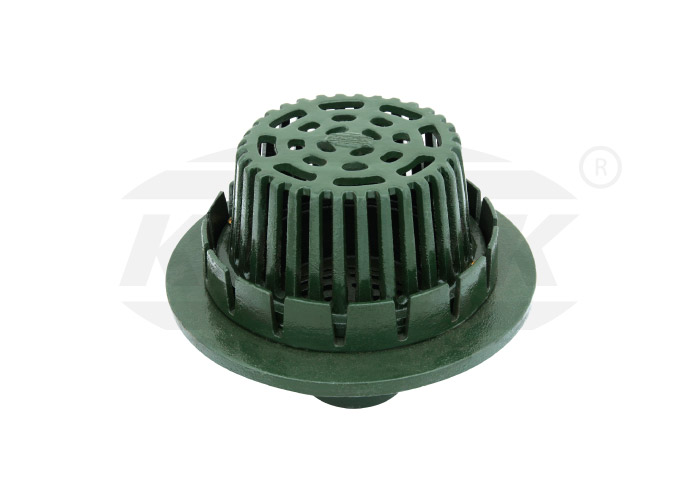

Roof Drain Model 324

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ฐานเหล็กหล่อมีปีกกันซึม
  • มีตะแกรงดักผง
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”,4”,
    5”, 6”
Download Drawing
Floor Drian 221 (Standard)

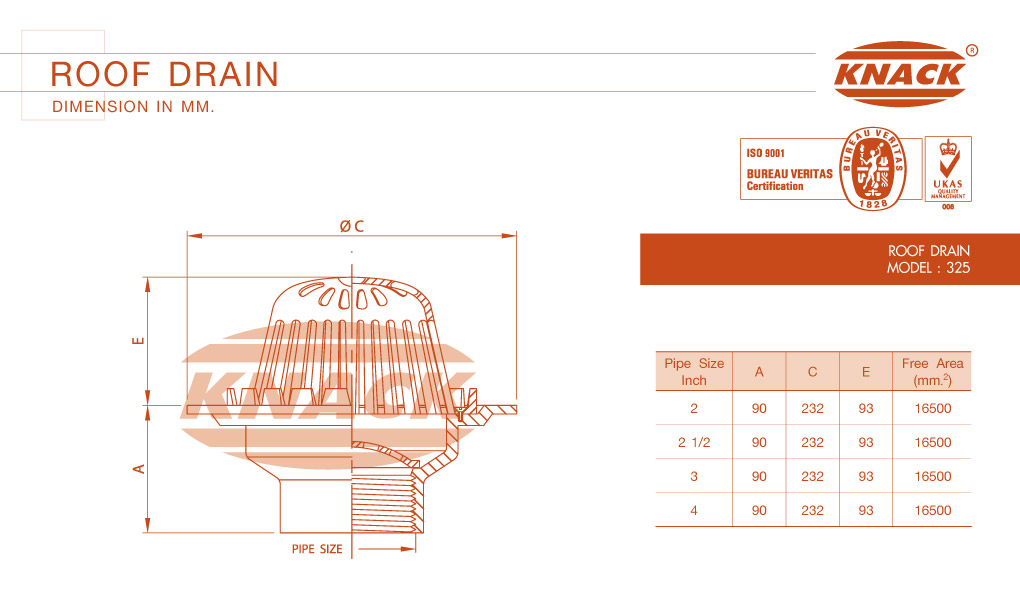

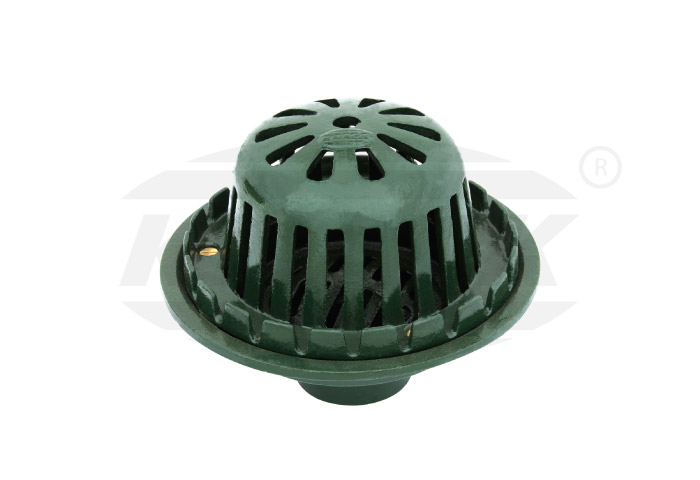

Roof Drain Model 325

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ฐานเหล็กหล่อมีปีกกันซึม
  • มีตะแกรงดักผง
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”

Download Drawing

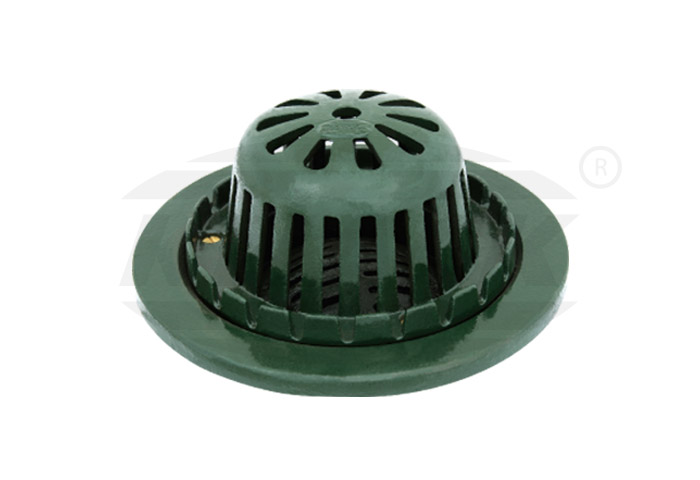

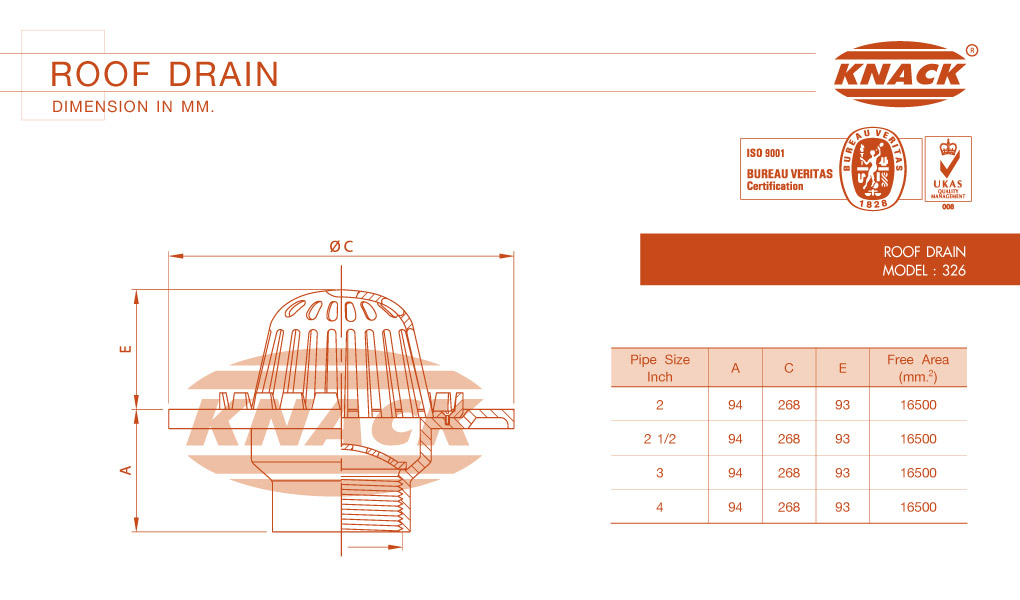

Roof Drain Model 326

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ฐานเหล็กหล่อมีปีกกันซึม
  • มีตะแกรงดักผง
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”

Download Drawing

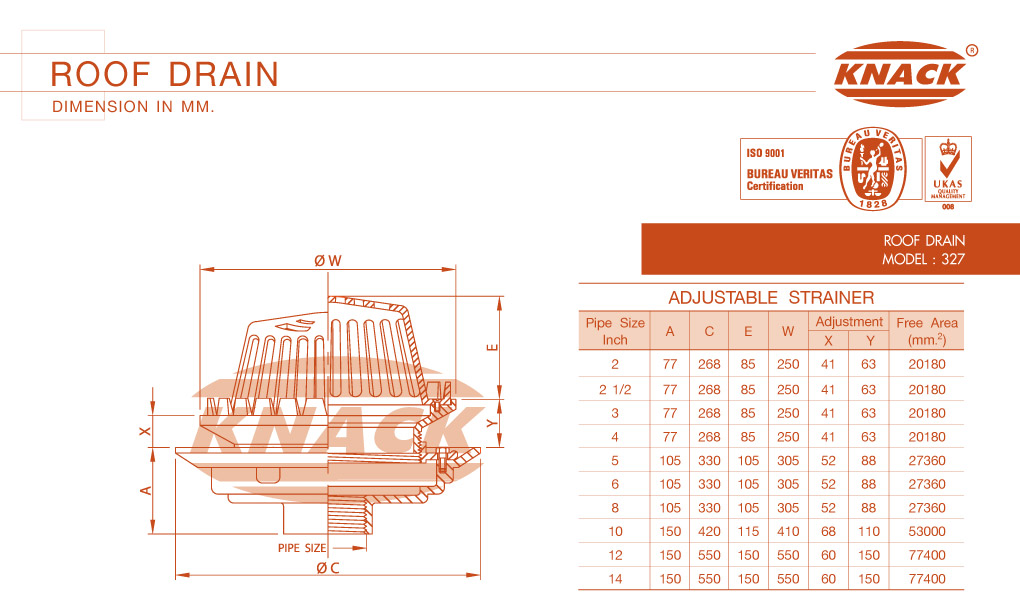

Roof Drain Model 327

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ปรับระดับด้วยเกลียว
  • ฐานเหล็กหล่อมีปีกและจานกันซึม
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”, 5”, 6”, 8”, 10”, 12”, 14”

Download Drawing

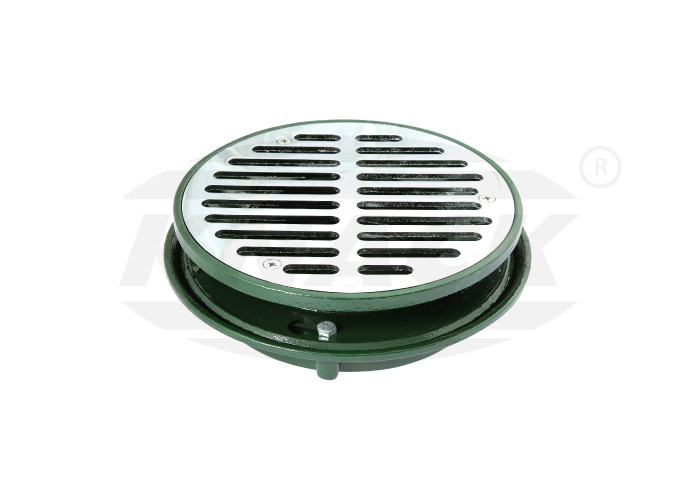

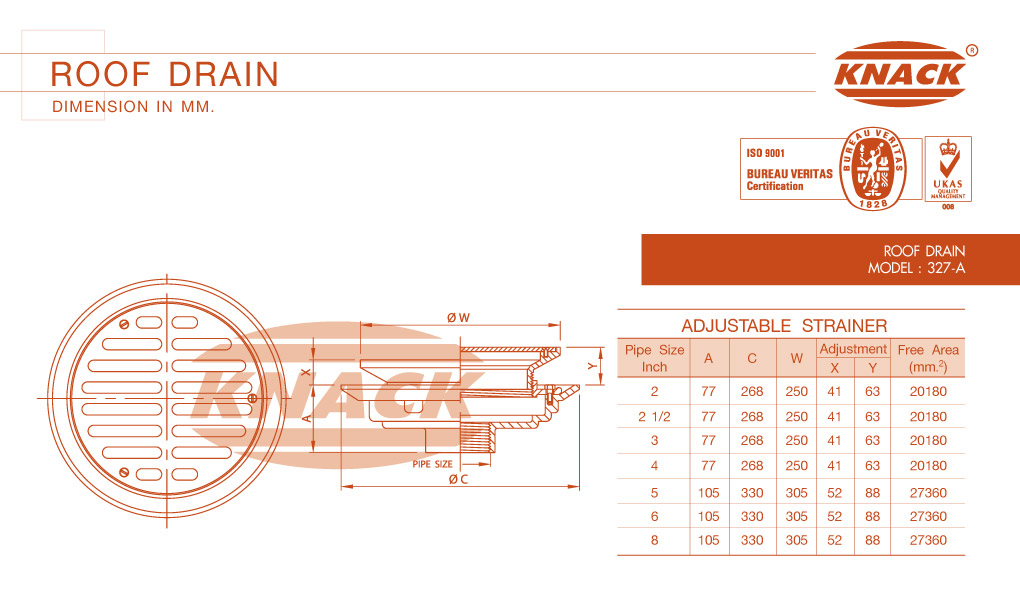

Roof Drain Model 327-A

ชุดระบายน้ำหลังคาแบบเรียบ

  • ตะแกรงระบายน้ำฝนทรงกลม
    (ทองเหลืองชุบโครเมี่ยม)
  • ปรับระดับด้วยเกลียว
  • ฐานเหล็กหล่อมีปีกและจานกันซึม
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”, 5”,
    6”, 8”
Download Drawing

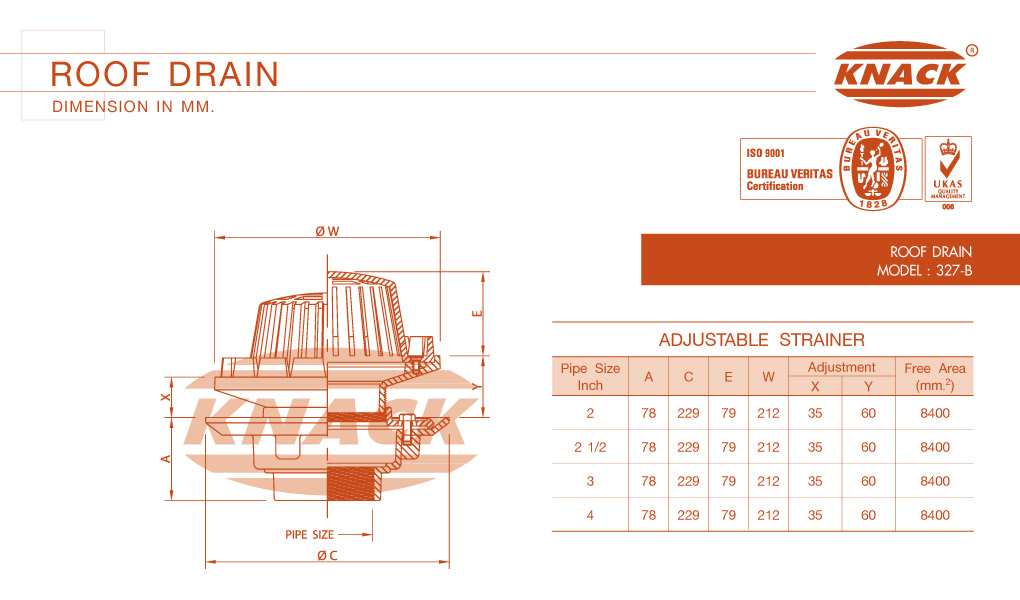

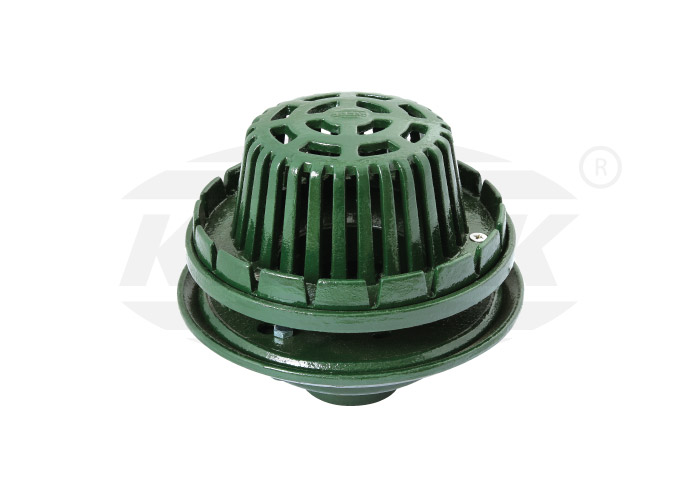

Roof Drain Model 327-B

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ปรับระดับด้วยเกลียว
  • ฐานเหล็กหล่อมีปีกและจานกันซึม
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”


Download Drawing

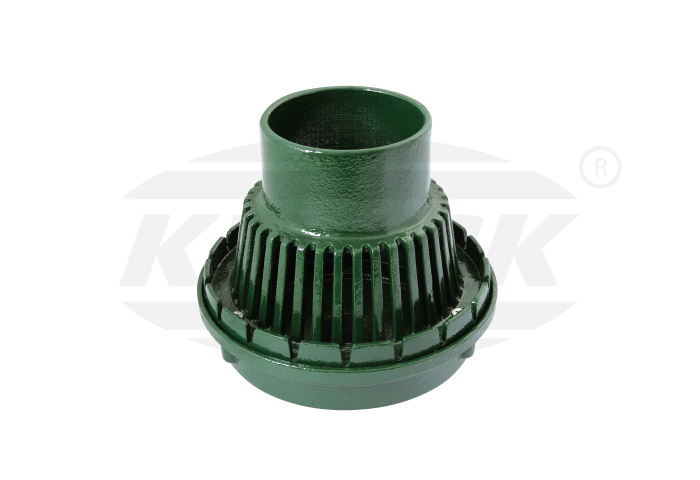

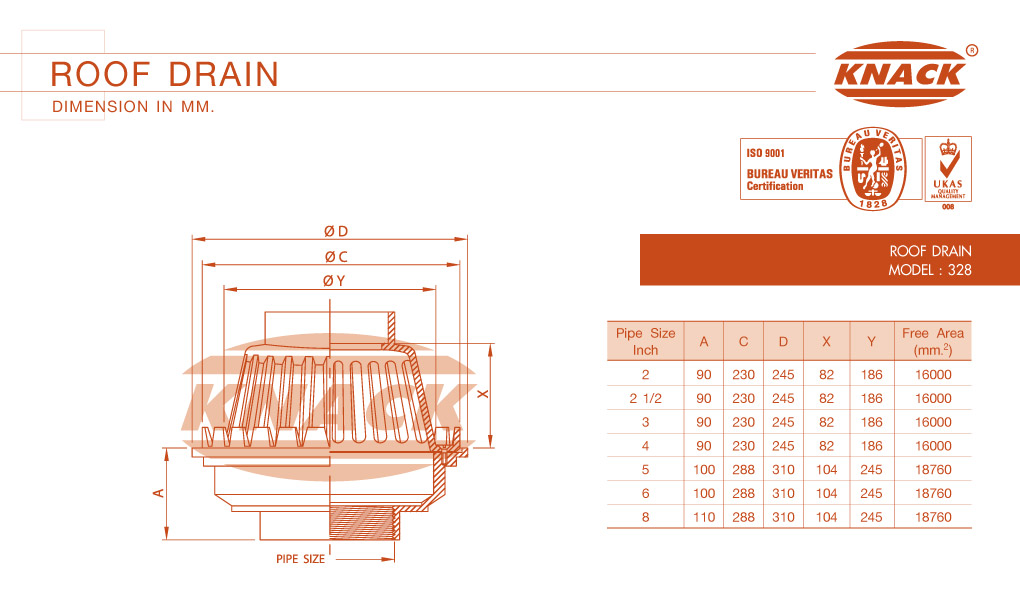

Roof Drain Model 328

ชุดระบายน้ำหลังคาแบบกรวย

  • รับท่อระบายน้ำฝนระหว่างชั้น
  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ฐานเหล็กหล่อ
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”, 5”,
    6”, 8”

Download Drawing

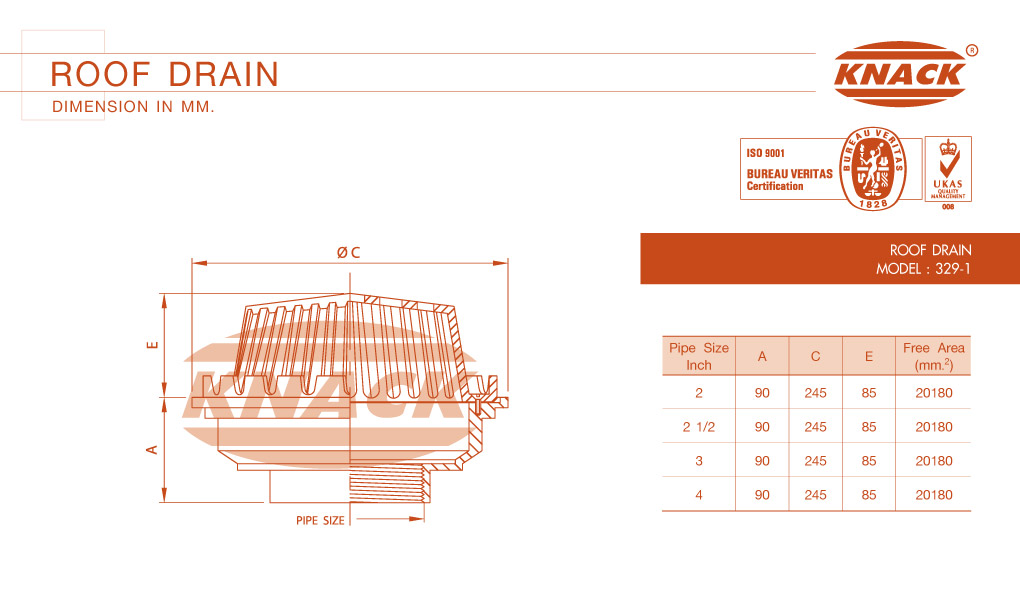

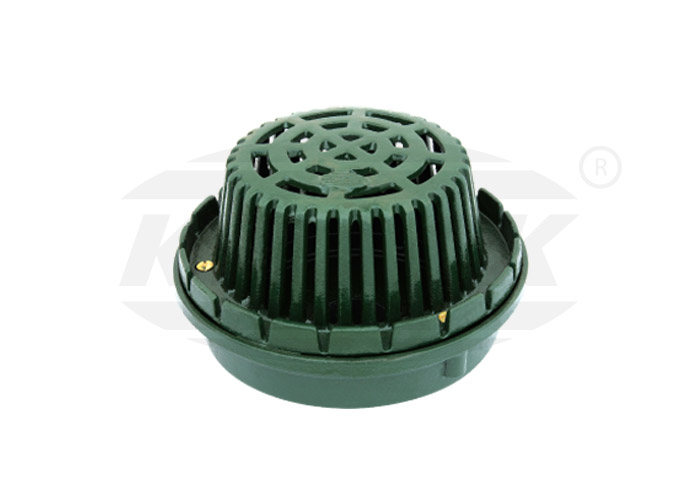

Roof Drain Model 329-1

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ฐานเหล็กหล่อ
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”



Download Drawing

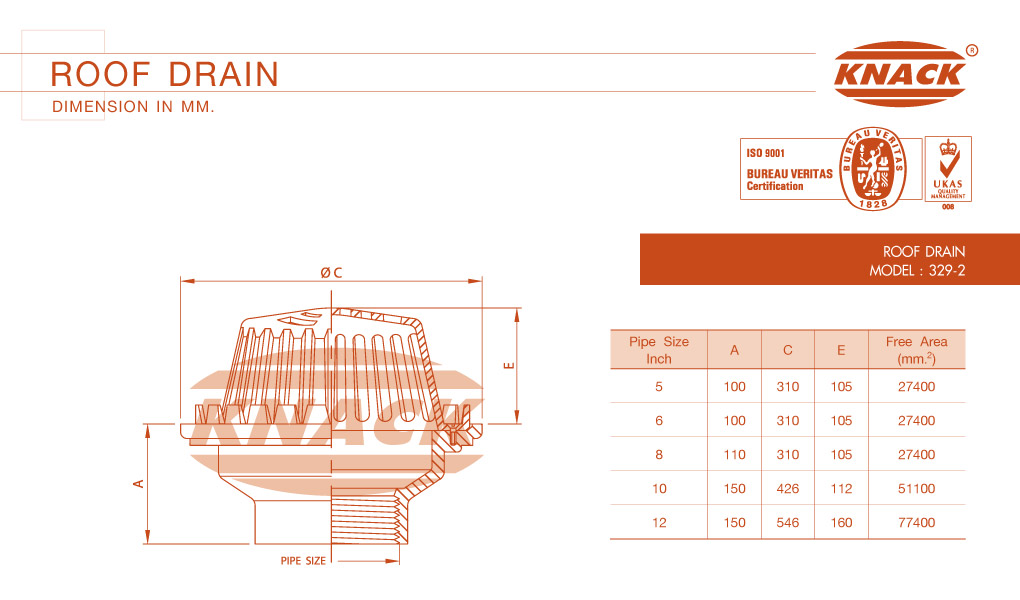

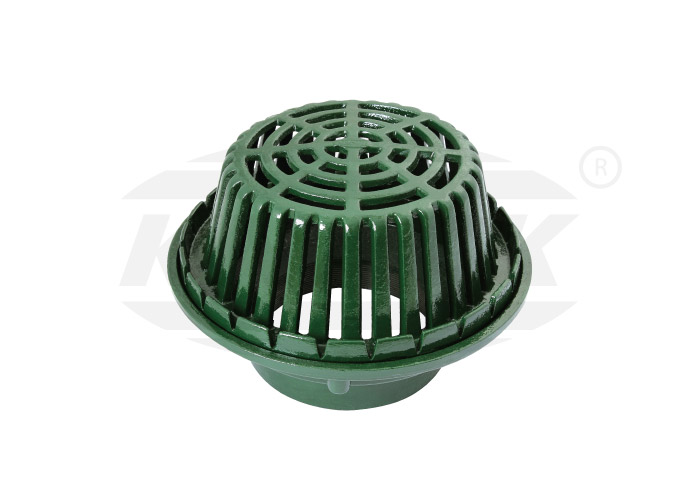

Roof Drain Model 329-2

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ฐานเหล็กหล่อ
  • สำหรับท่อขนาด 5”, 6”, 8”, 10”, 12”



Download Drawing

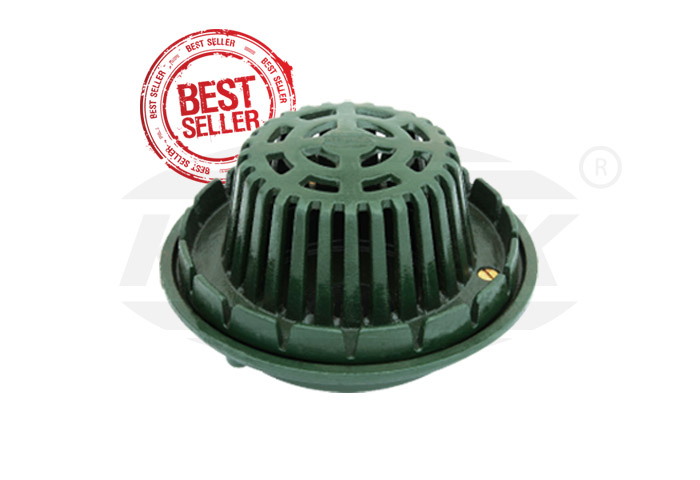

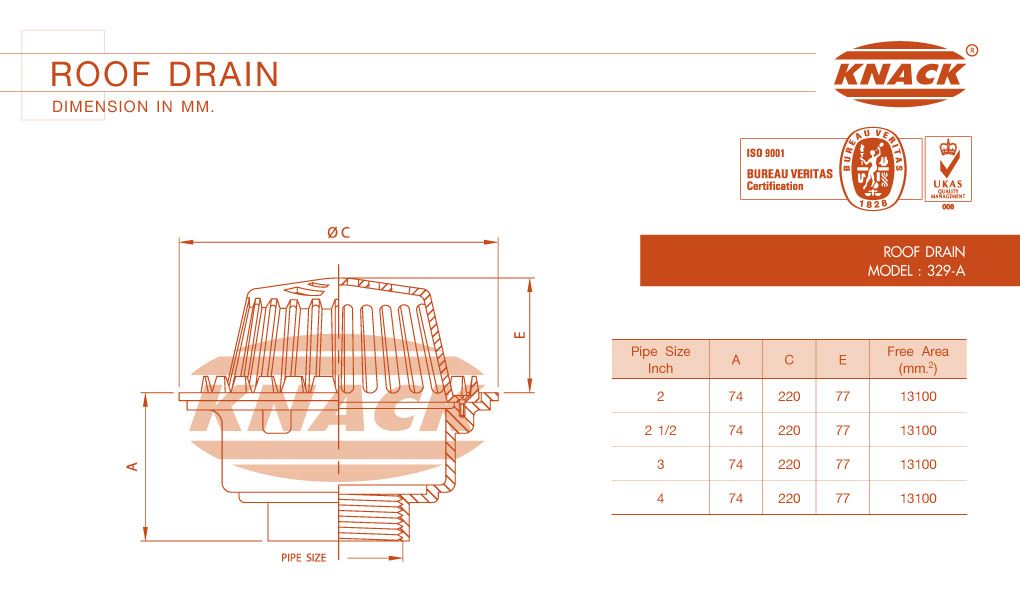

Roof Drain Model 329-A

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 2 ชั้น
  • ฐานเหล็กหล่อ
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”



Download Drawing

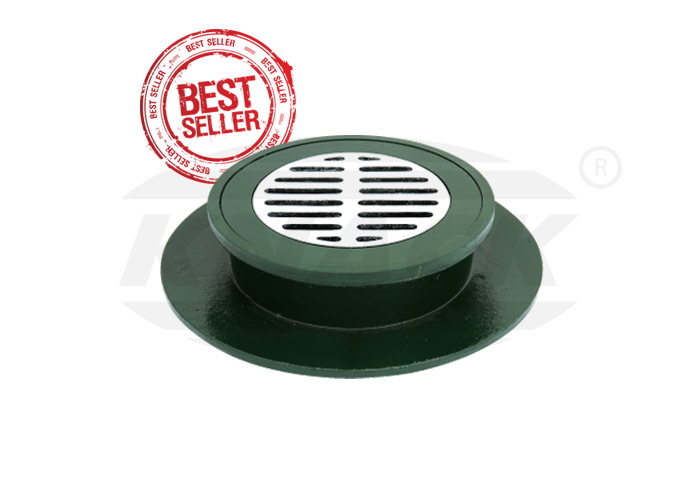

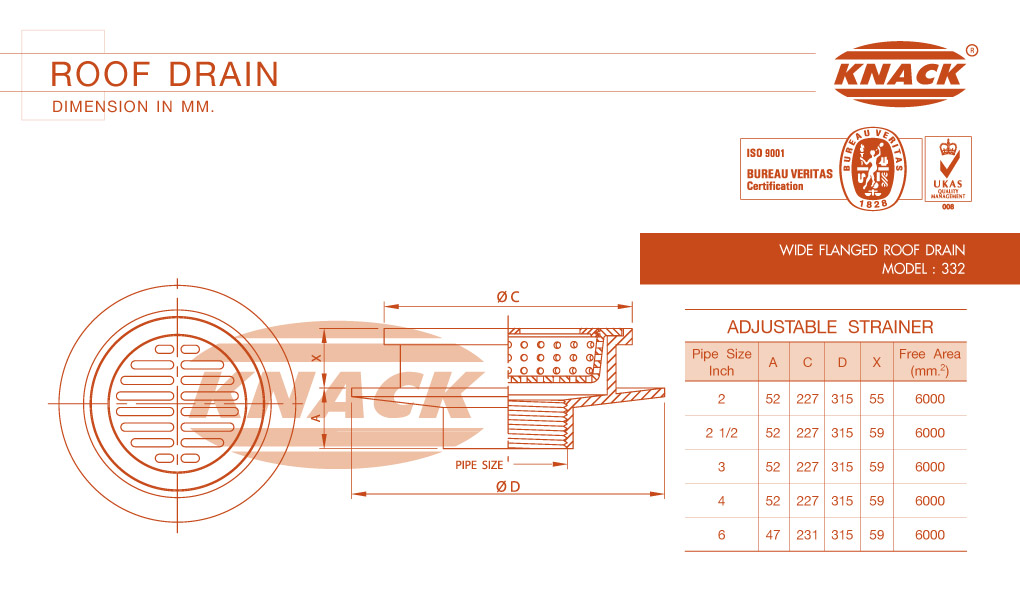

Wide Flanged Roof Drain
Model 332

ชุดระบายน้ำหลังคาแบบเรียบ

  • ตะแกรงระบายน้ำฝนทรงกลม
    (ทองเหลืองชุบโครเมี่ยม)
  • ฐานเหล็กหล่อมีปีกกันซึม
  • มีตะกร้าดักผง
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”, 6”
Download Drawing

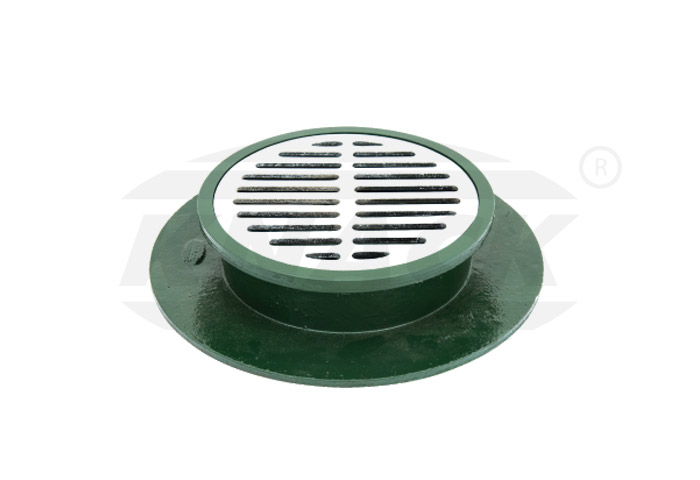

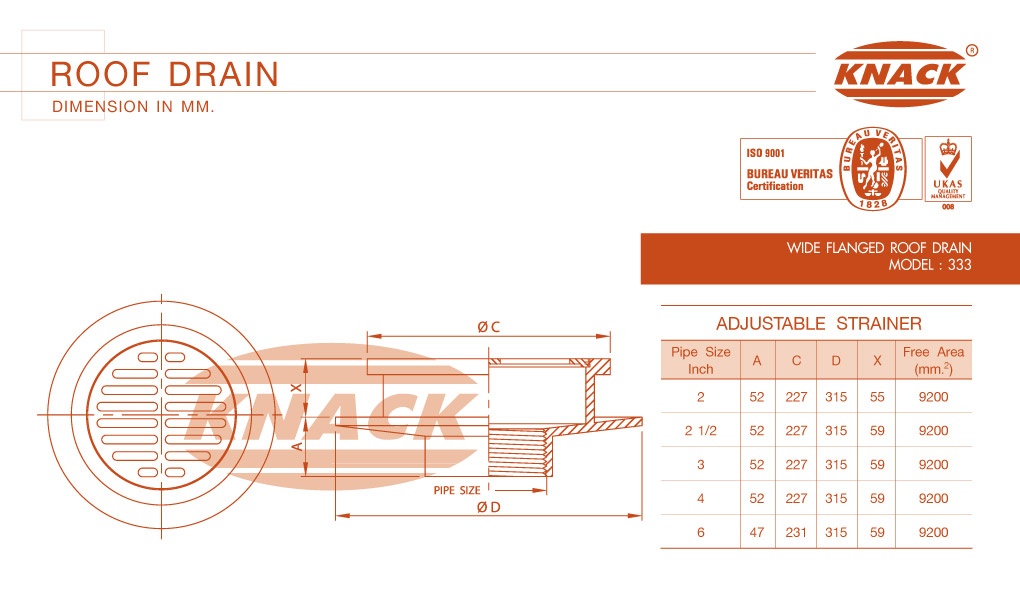

Wide Flanged Roof Drain
Model 333

ชุดระบายน้ำหลังคาแบบเรียบ

  • ตะแกรงระบายน้ำฝนทรงกลม
    (ทองเหลืองชุบโครเมี่ยม)
  • ฐานเหล็กหล่อมีปีกกันซึม
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”, 4”, 6”
Download Drawing

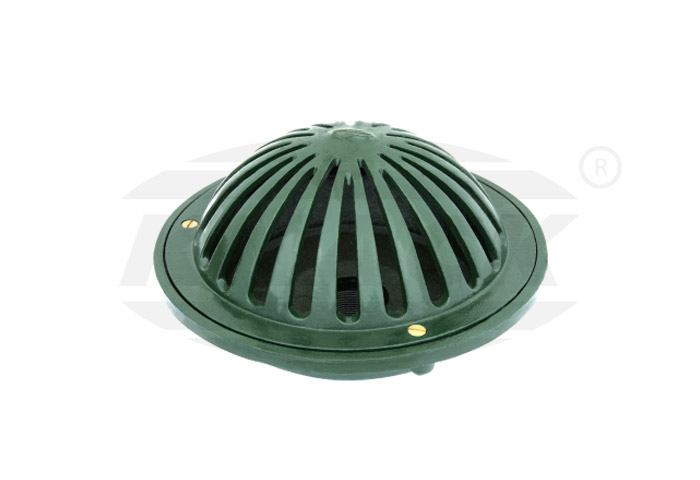

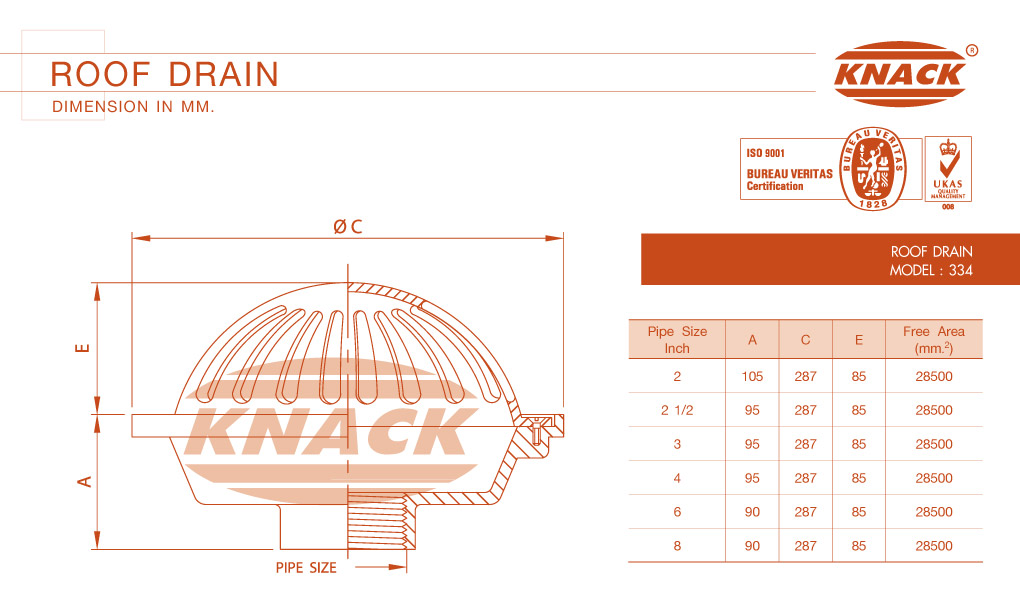

Roof Drain Model 334

ชุดระบายน้ำหลังคา

  • หัวโดมเหล็กหล่อ กันใบไม้และเศษขยะ 1 ชั้น
  • ฐานเหล็กหล่อ
  • สำหรับท่อขนาด 2”, 2 1/2”, 3”,4”, 6”, 8”


Download Drawing
//]]>
