Cast lron Soil Pipes & Fittings


ท่อและอุปกรณ์เหล็กหล่อ

cast_iron_soil_fitting_bullet1-2

HUB & SPIGOT TYPE (ชนิดปากระฆัง)

manhole_ductile_icon1

Description of
Cast Iron
รายละเอียดเกี่ยวกับเหล็กหล่อ

Read More

Hubs & Spigot Cast Iron
Soil Pipe & Fitting
ท่อและอุปกรณ์ชนิดปากระฆัง

Read More

< Back • 1 • 2 • Next >

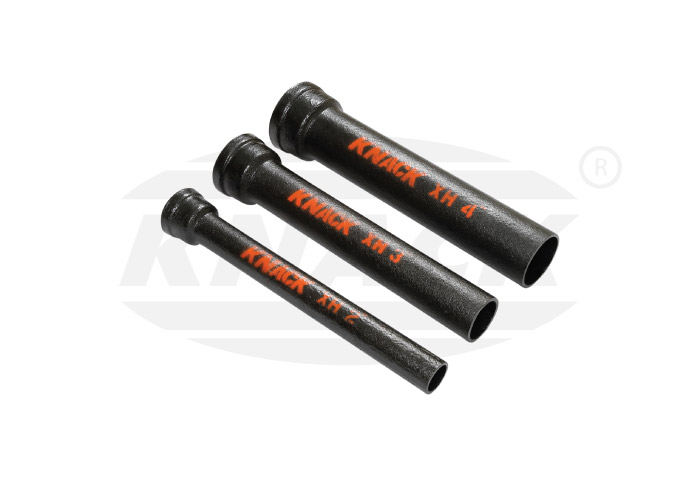

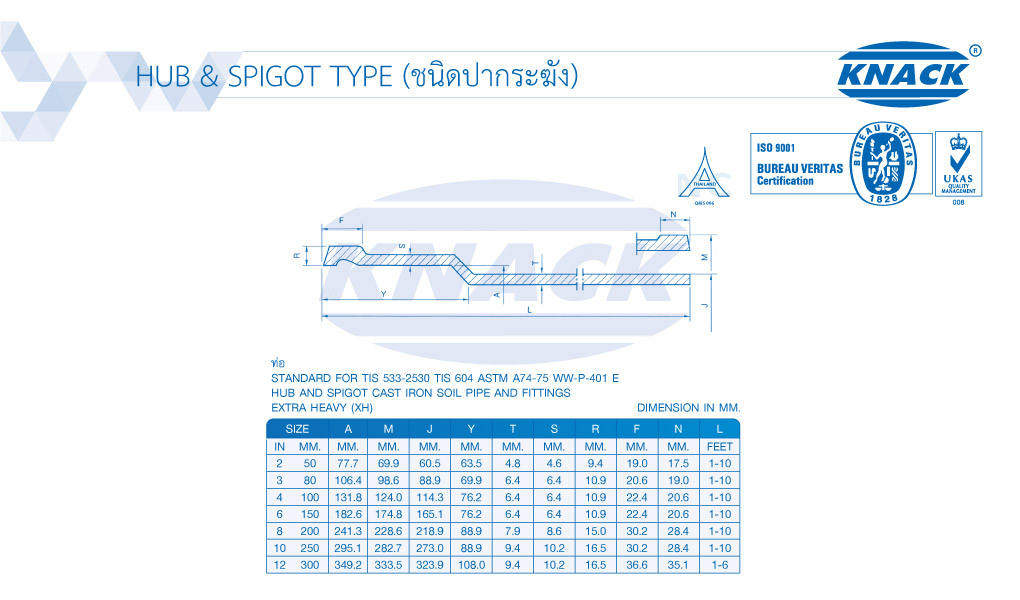

ท่อเหล็กหล่อ ชนิดปากระฆัง
(Hub & Spigot Cast
Iron Soil Pipe)
Size : 2”, 3”, 4”, 6”, 8”, 10”,12”
ความยาว (ฟุต) : 1, 2, 3, 4, 5, 6, 10
Download Drawing

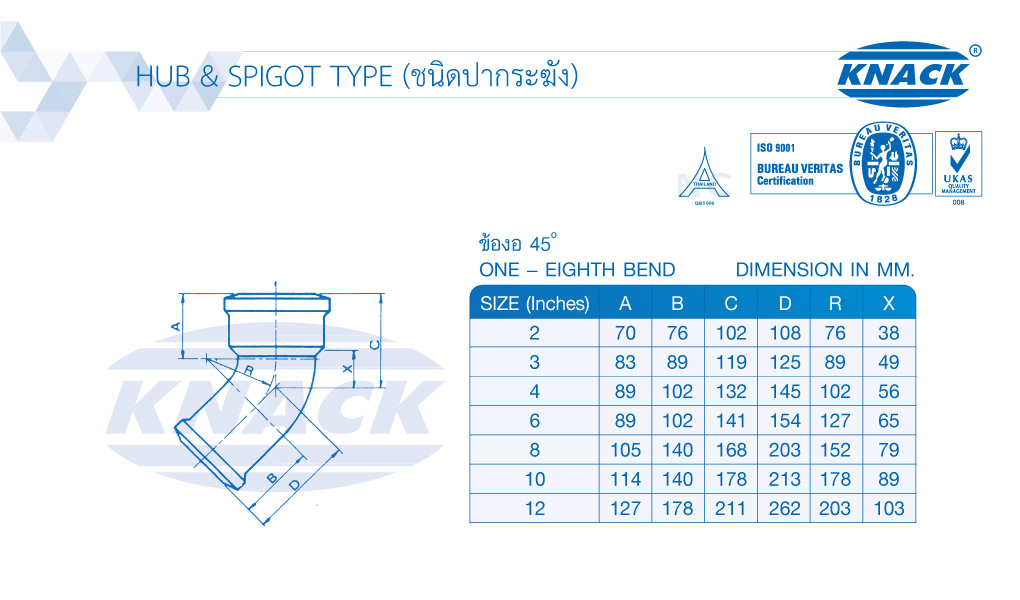

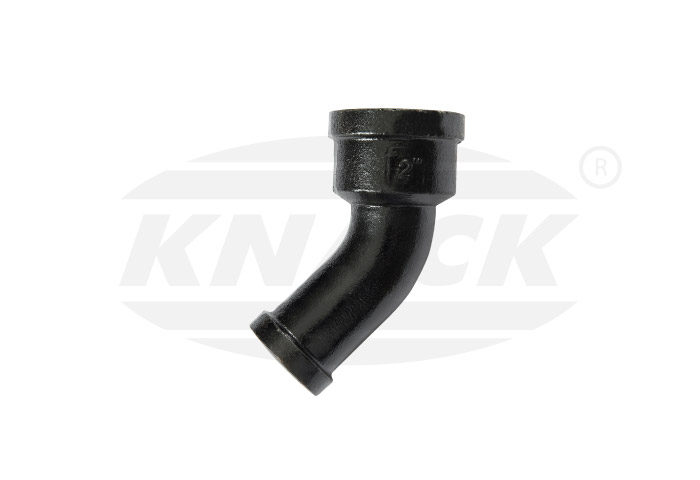

ข้องอ 45 องศา
(One-Eighth Bend)
Size : 2”, 3”, 4”, 6”, 8”, 10”, 12”


Download Drawing

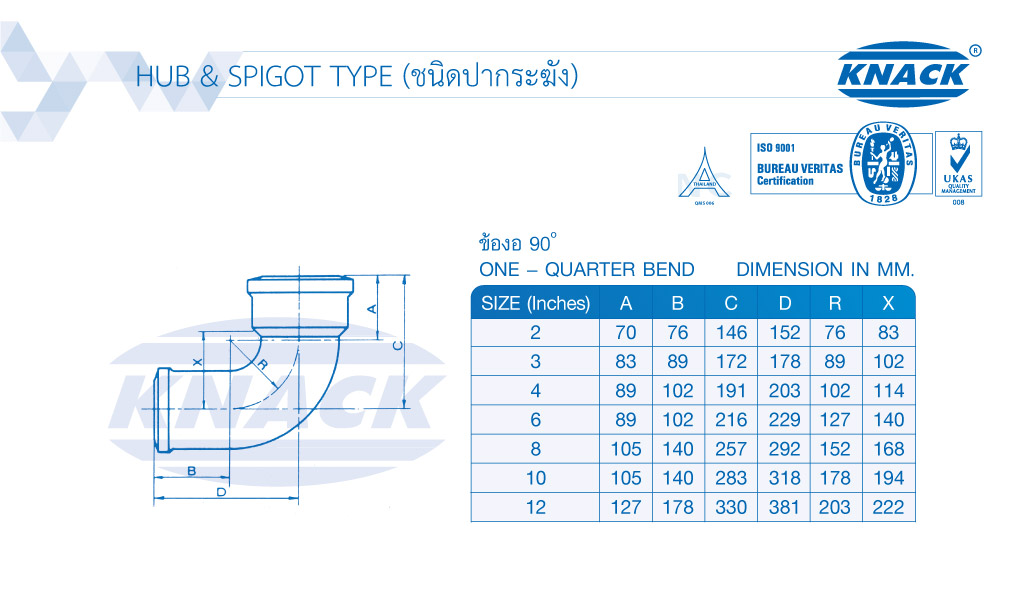

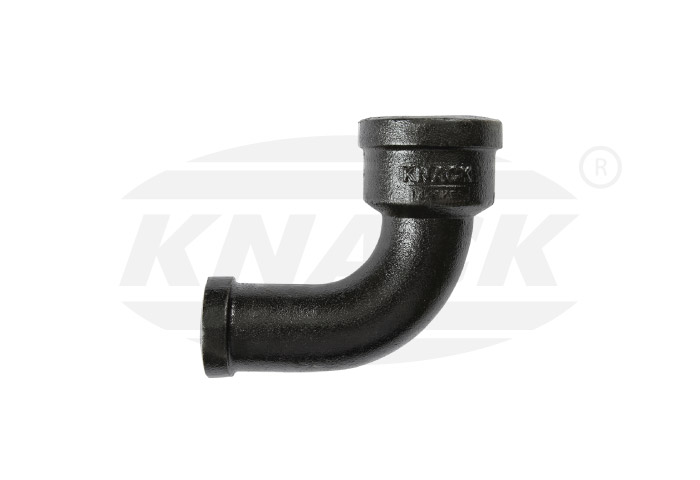

ข้องอ 90 องศา
(One-Quarter Bend)
Size : 2”, 3”, 4”, 6”, 8”, 10”, 12”


Download Drawing

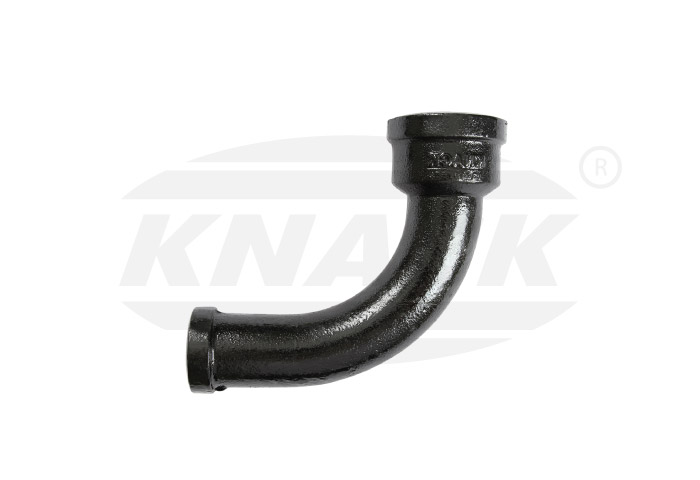

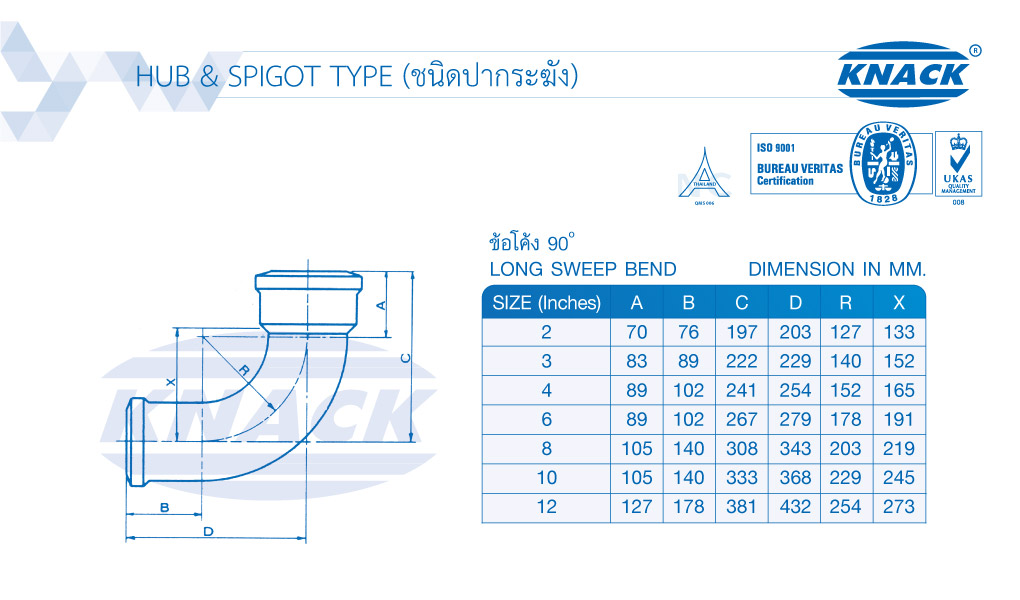

ข้อโค้ง 90 องศา
(Long Sweep Bend)
Size : 2”, 3”, 4”, 6”, 8”, 10”, 12”


Download Drawing

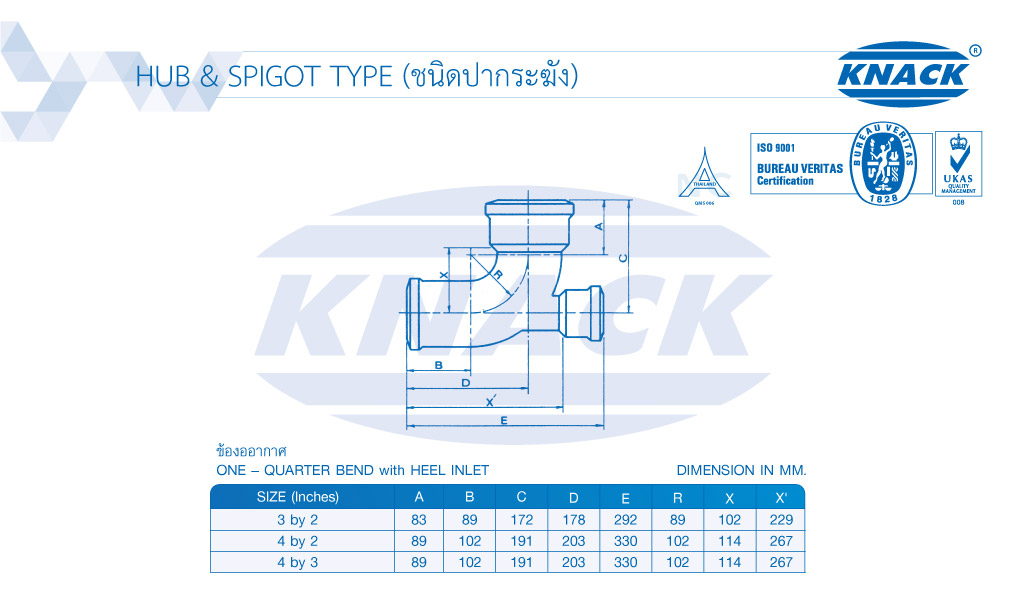

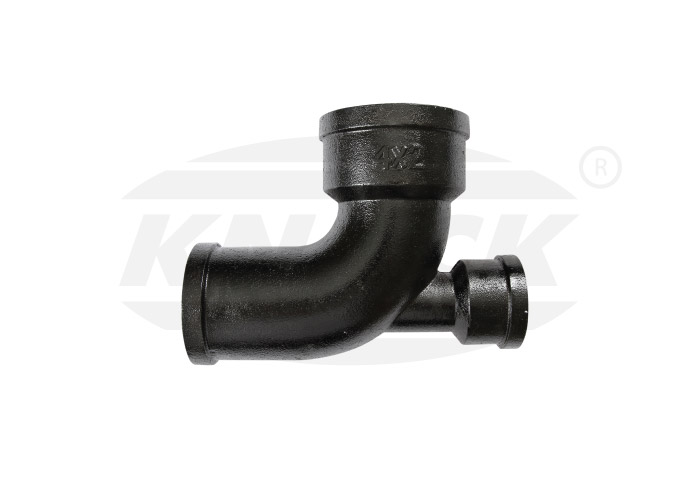

ข้องออากาศ
(One-Quarter Bend
with Heel Inlet)
Size : 3”x2”, 4”x2”, 4”x3”

Download Drawing

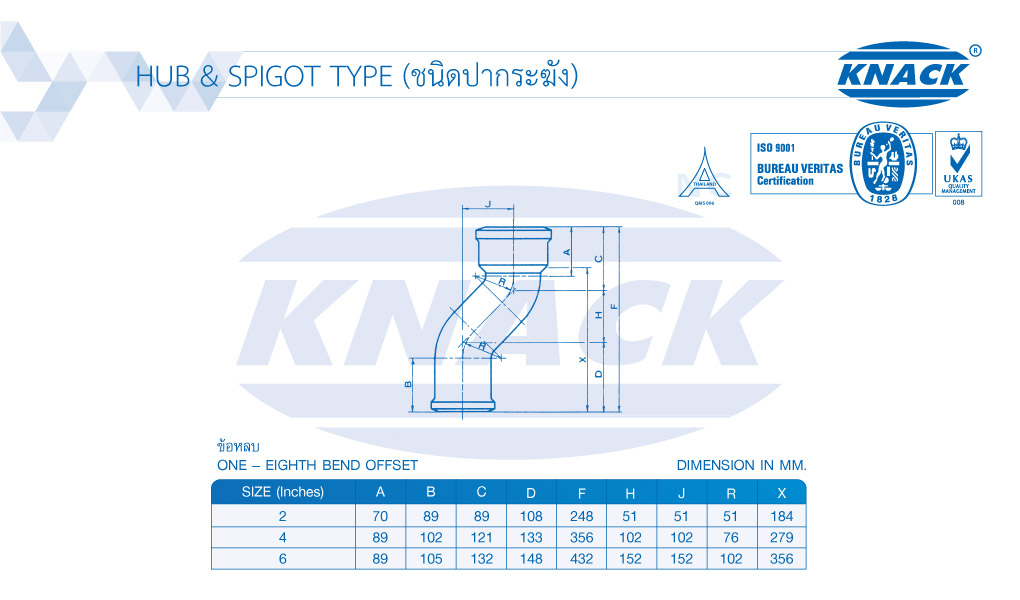

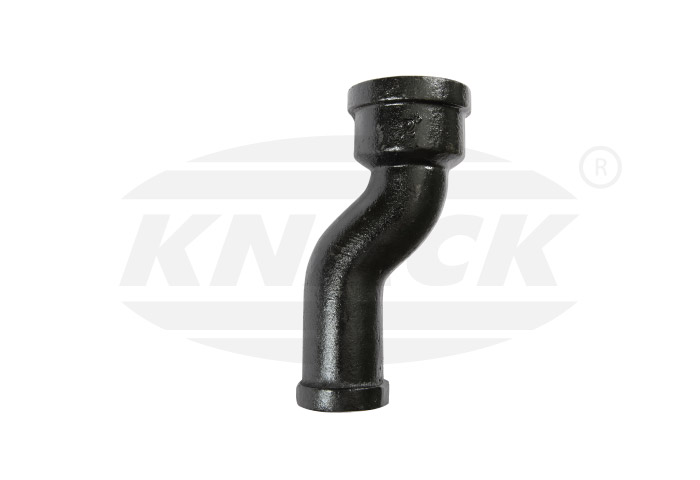

ข้อหลบ
(One-Eighth Bend Offset)
Size : 2”, 4”, 6”


Download Drawing

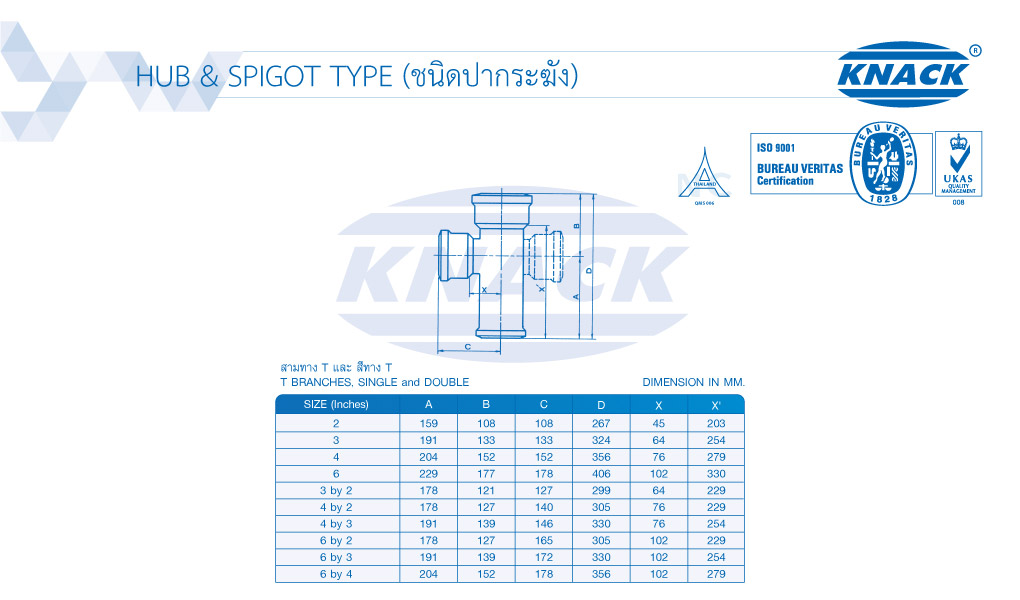

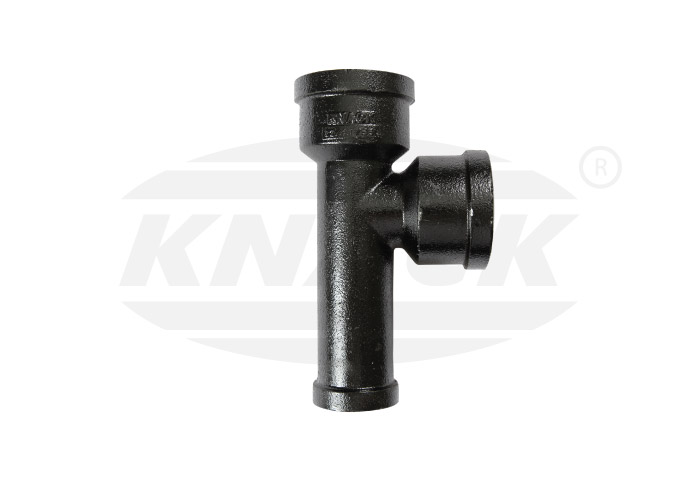

สามทาง T
(T Single Branches)
Size : ดูได้ตาม drawing ด้านล่าง


Download Drawing

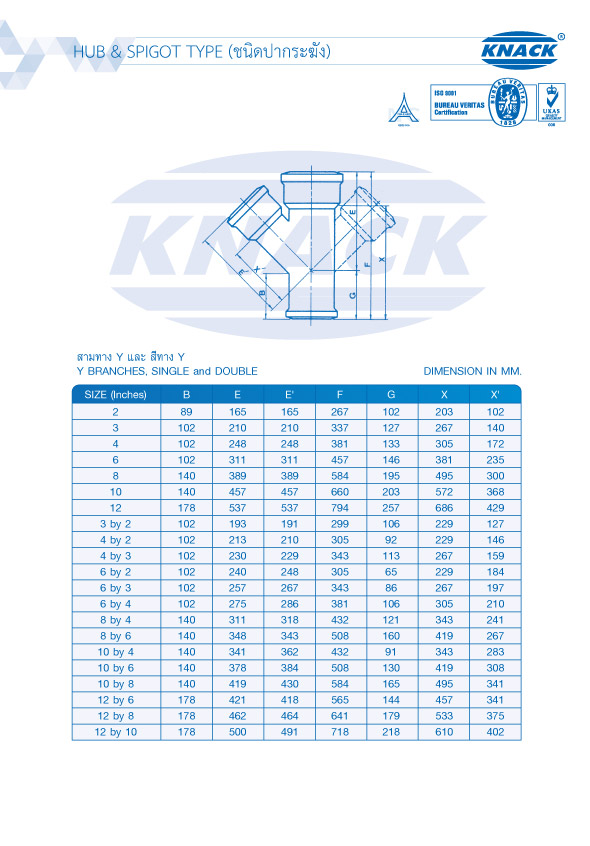

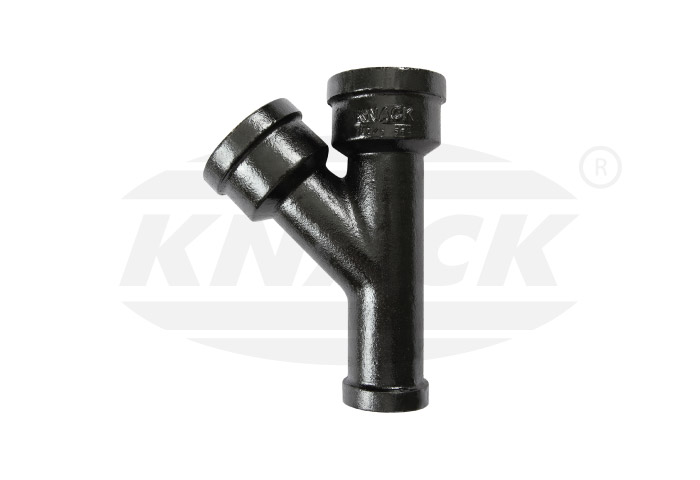

สามทาง Y
(Y Single Branches)
Size : ดูได้ตาม drawing ด้านล่าง


Download Drawing

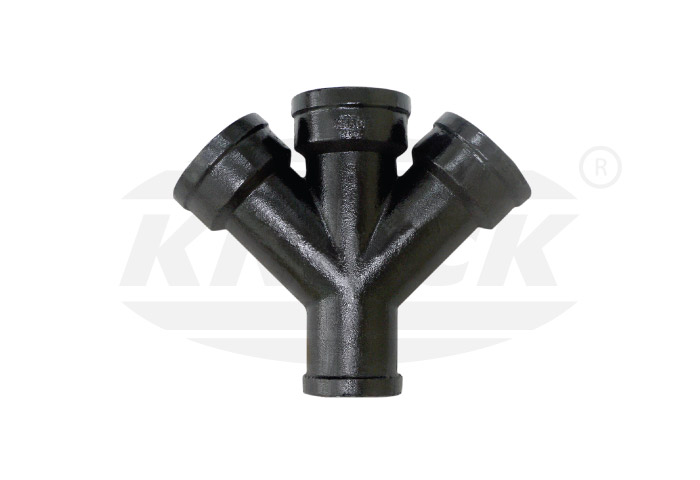

สี่ทาง Y
(Y Double Branches)
Size : ดูได้ตาม drawing ด้านล่าง

Download Drawing

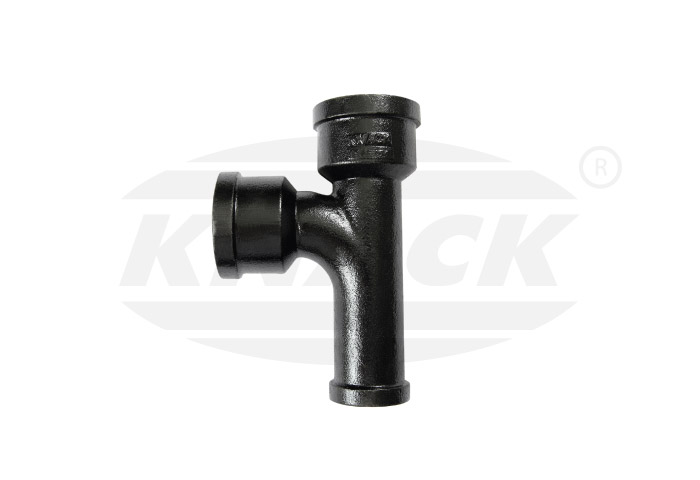

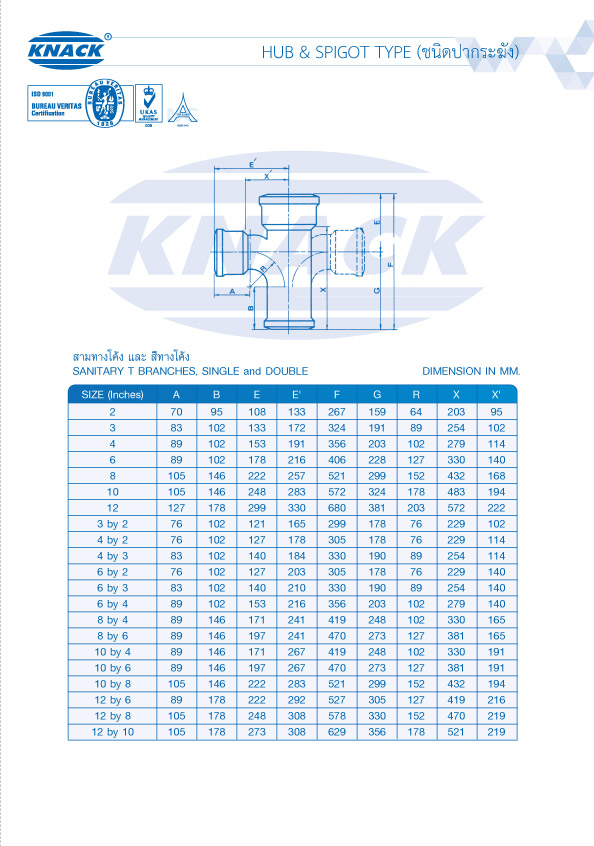

สามทางโค้ง
(Sanitary T Single Branches)
Size : ดูได้ตาม drawing ด้านล่าง

Download Drawing

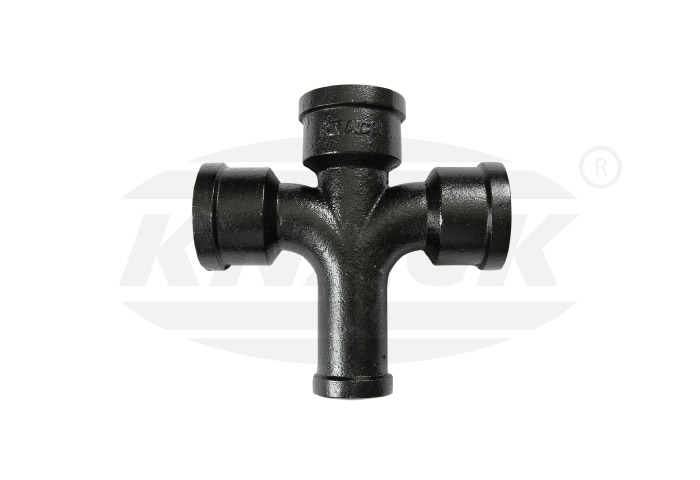

สี่ทางโค้ง
(Sanitary T Double Branches)
Size : ดูได้ตาม drawing ด้านล่าง

Download Drawing

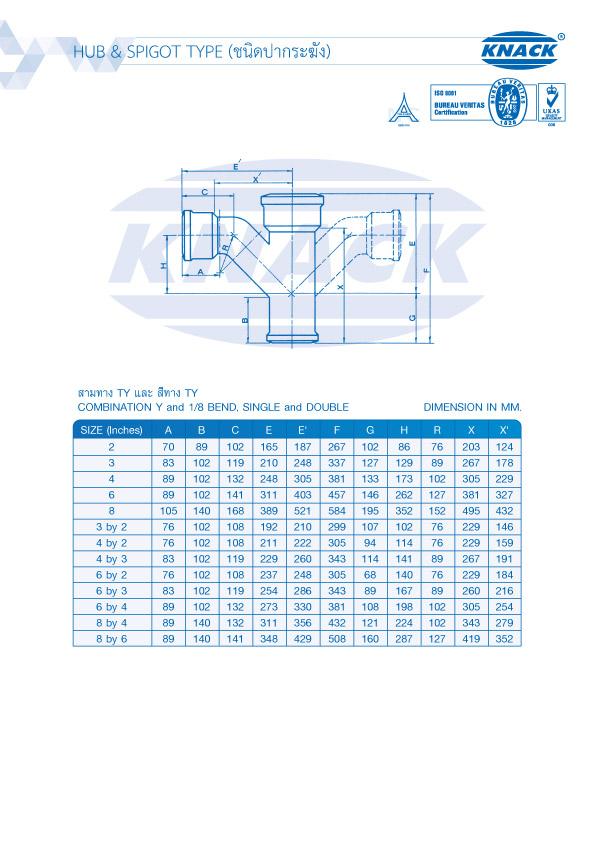

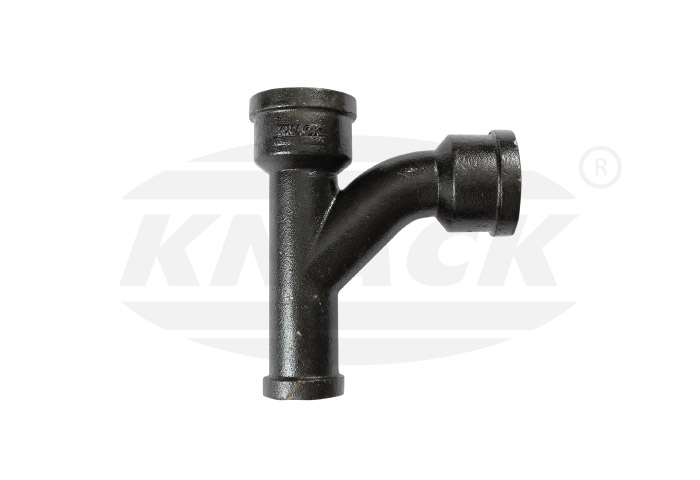

สามทาง TY
(Single Combination
Y and 1/8 Bend)
Size : ดูได้ตาม drawing ด้านล่าง
Download Drawing

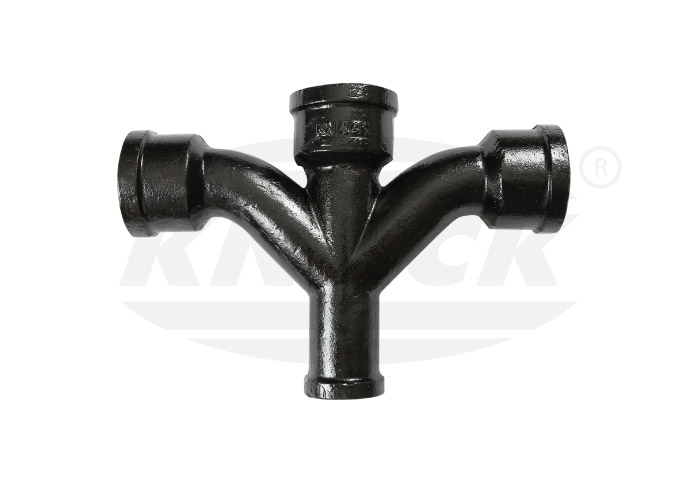

สี่ทาง TY
(Double Combination Y
and 1/8 Bend)
Size : ดูได้ตาม drawing ด้านล่าง
Download Drawing

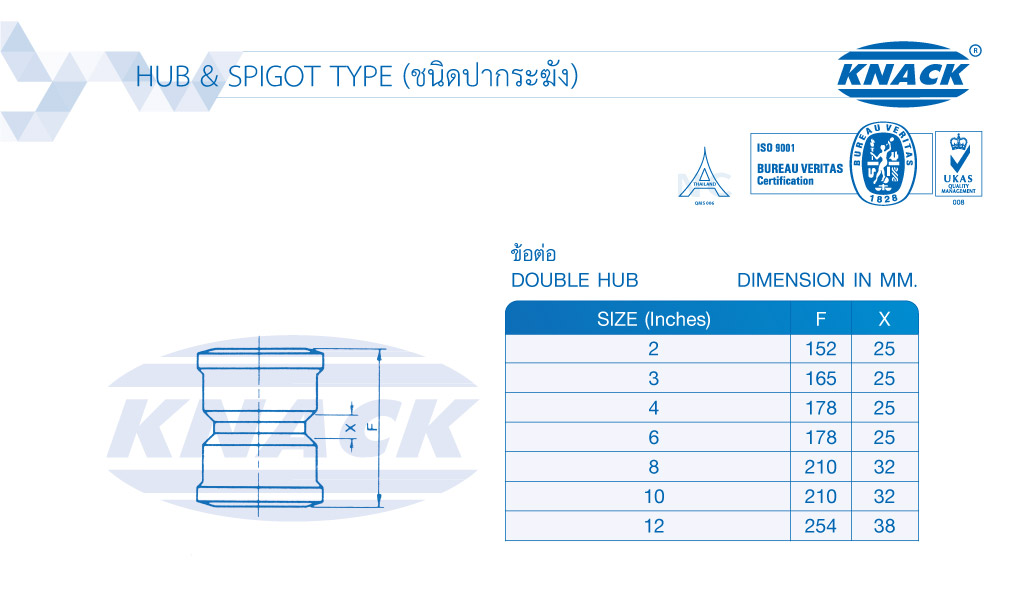

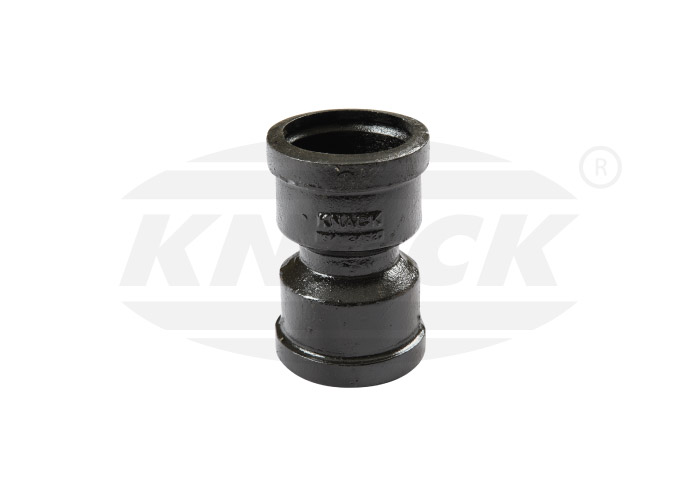

ข้อต่อ
(Double Hub)
Size : 2”, 3”, 4”, 6”, 8”, 10”, 12”

Download Drawing

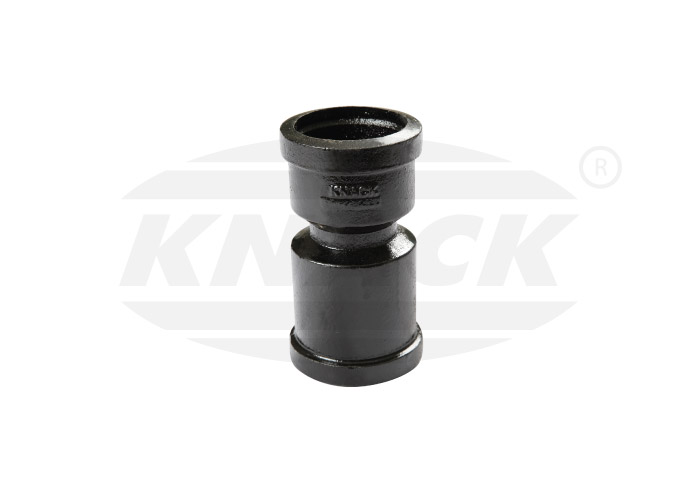

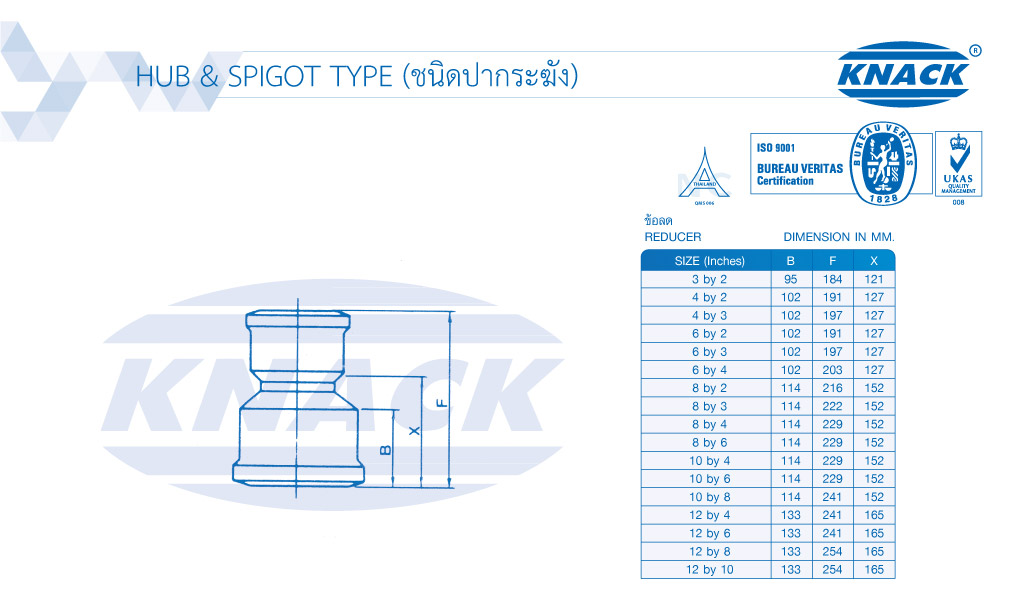

ข้อลด
(Reducer)
Size : ดูได้ตาม drawing ด้านล่าง

Download Drawing

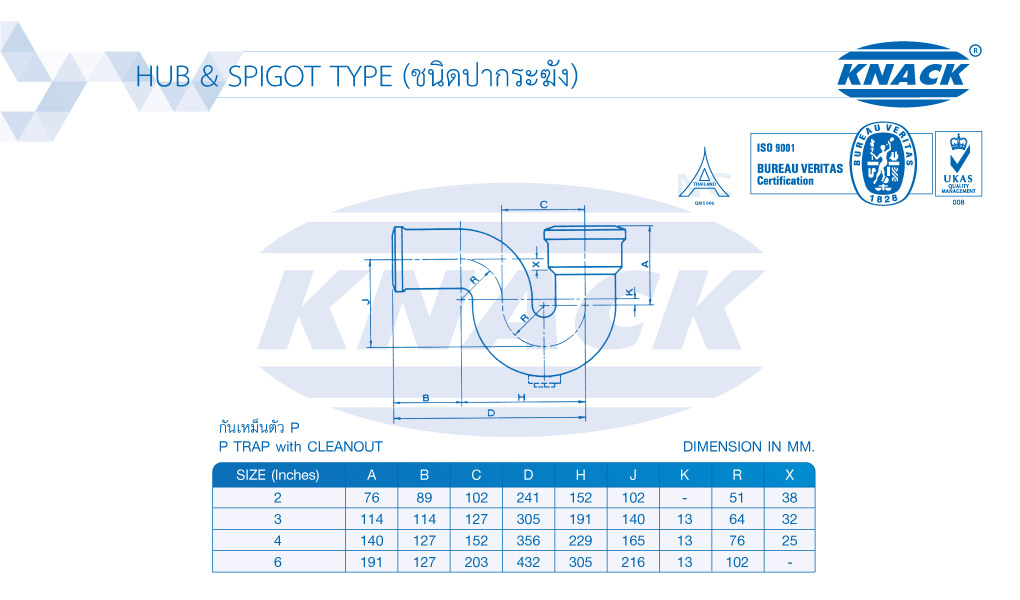

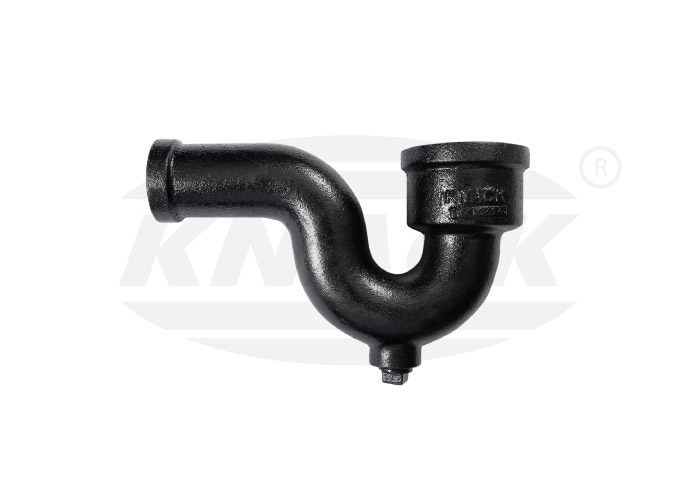

กันตัวเหม็น P
(P Trap with Cleanout)
Size : 2”, 3”, 4”, 6”

Download Drawing
